Napojení střechy na komín

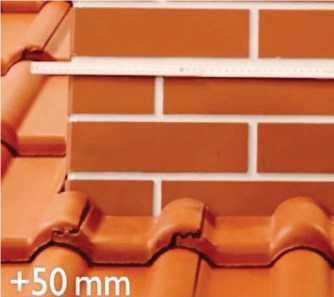

01 Přední díl

Jako první se umístí těsnicí pás na čelní stranu komína. Těsnicí pás musí být přibližně o 100 mm delší, než je čelní strana komína. Pás má přesahovat minimálně 50 mm přes boční strany.

02 Nalepení pásu na čelní stranu
Připravený těsnicí pás se přiloží na čelní stranu komína. Odstraní se krycí pásky a pás se nalepí na zdivo komína a tašku.

03 Vytvarování pásu
Pomocí válečku se těsnicí pás vytvaruje na povrchu tašky a komína.

04 Zastřižení bočních okrajů
Boční okraje se zastřihnou, zahnou na rozích zdiva a vytvarují na povrchu tašky.

05 Délka bočního dílu
Délka bočního dílu se určí jako vzdálenost od spodního okraje těsnicího pásu na čelní straně komína po horní hranu zdiva (plus přesah 150 mm).

06 Nalepení bočního pásu
Boční díl se přilepí na komín tak, aby přečníval nad rovinu krytiny minimálně 150 mm. Zároveň se jeho spodní okraj musí zalícovat se spodní hranou již položeného těsnicího pásu.

07 Vytvarování bočního pásu
Boční díl se vytvaruje na střešní krytině pomocí válečku.

08 Zastřižení pásu vpředu
Přesah bočního těsnicího pásu se na přední straně komína zastřihne…

09 Nalepení a vytvarování pásu vpředu
…přilepí a vytvaruje válečkem. Jednotlivé těsnicí pásy se vzájemným kontaktem trvale svaří.

10 Zastřižení pásu nahoře
Nahoře komína se boční díl zastřihne na hranu zdiva. Střih se ukončí přibližně 20 mm nad střešní krytinou. Je třeba dbát na přesné provedení střihu.

11 Zahnutí na zdivo a tašku
Jednotlivé části dělicího pásu se zahrnou na zdivo komína a povrch tašky za komínem. Na vytvarování těsnicího pásu se použije váleček.

12 Zpevnění rohů
Připraví se těsnicí pásy o šířce přibližně 150 mm na zpevnění rohů.

13 Nalepení pásů na rohy
Připravený těsnicí pás se přiloží s přesahem přibližně 20 mm přes horní hranu rohu komína, zahne se a vytvaruje válečkem. Postupuje se stejně na obou horních rozích zdiva komína.

14 Zadní díl
Na zadní stranu komína se připraví těsnicí díl ze dvou pásů, které se slepí s přesahem 30 mm. Jejich délka se volí tak, aby zadní díl lícoval s postranními pásy nalepenými na tašky. Zadní díl se musí vždy položit na pevný podklad (tašky nebo plné bednění).

15 Zastřižení zadního dílu
Zadní díl se na rohu zdiva zastřihne.

16 Vytvarování zadního dílu
Válečkem se vytvaruje na hraně zdiva, na tašky po bocích.

17 Vytvarování za komínem
Těsnicí pás se zároveň vytvaruje i za komínem.

18 Zpětná drážka proti vodě
Butylový pás se vyhne směrem nahoru, čímž se vytvoří zpětná drážka, která zabrání podtékání vody. Těsnicí pás se překryje vrchní řadou tašek.

19 Krycí lišta
Po obvodu se překryje těsnicí pás krycí lištou, která se připevní na zdivo pomocí šroubů přes předem připravené otvory v liště.

20 Těsnicí tmel
Styk krycí lišty a zdiva komína se utěsní těsnicím tmelem.
