Montáž těžké šikmé střechy

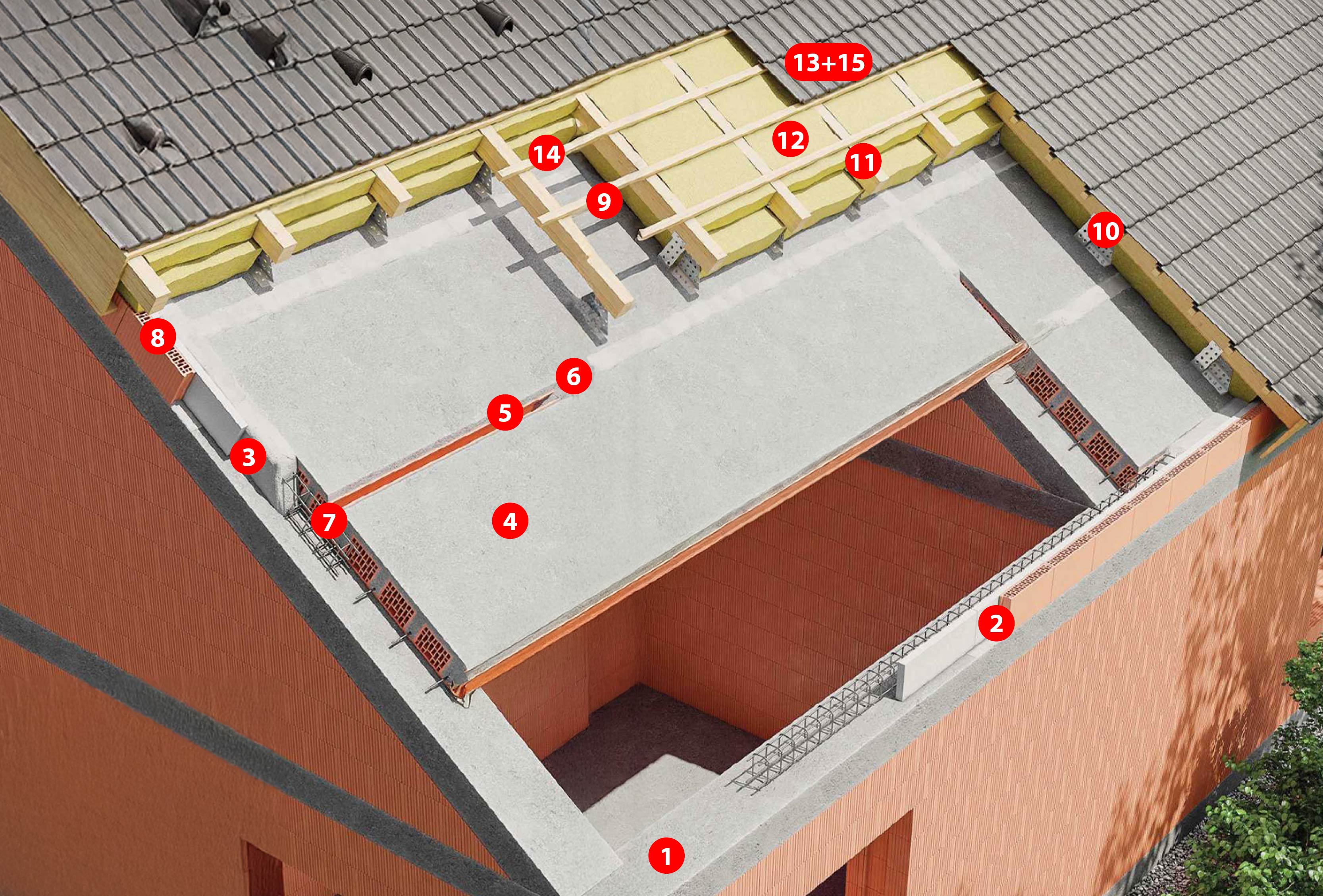

DETAIL TĚŽKÉ ŠIKMÉ STŘECHY

Koruna obvodové/nosné stěny
Malta pro vyrovnání koruny obvodových a nosných stěn Heluz Trend tepelněizolační a zakládací malta
Těžký asfaltový pás, tloušťka 3,5 mm
Keramický stropní panel Heluz
Styčné spáry mezi keramickými stropními panely
Výplňový beton pevnostní třídy C16/20-XC1
Vyztužení věnce
Věncová tvárnice s tepelněizolační vrstvou
Hydroizolační vrstva na bázi asfaltových pásů
Ocelový profil
Pomocná krokve
Tepelná izolace na bázi minerální vlny
Pojistná hydroizolační fólie
Střešní laťování
Střešní krytina

CO BUDETE POTŘEBOVAT

Vyrovnávací malta
● Heluz Trend tepelněizolační a zakládací malta
● vydatnost 32 l malty z jednoho pytle, papírový pytel 20 kg

Těžký asfaltovaný pás
● tloušťka 3,5 mm

Keramický stropní panel
● Heluz Keramický stropní panel
● šířka základního panelu 1 200, 900 a 600 mm, výška 230 mm, délka od 1 500 do 7 250 mm

Nářadí a pomůcky
● ocelové latě 2 m
● metr
● plastová nádoba
● nízkootáčkové elektrické míchadlo
● zednická lžíce
● ocelové hladítko
● ostrý nůž
● akumulátorový šroubovák
● vodováha
● ruční vazač roxorů a stavební oceli
● ochranné oblečení
● zabezpečovací prvky pro práci na střeše

01 Rovnost koruny stěn
Před pokládkou panelů se zkontroluje světlost nosných stěn a ověří se rovnost koruny obvodových a vnitřních nosných stěn. Nerovnosti koruny zdiva se vyrovnají tepelněizolační maltou. Na zdivo se položí asfaltový pás o tloušťce 3,5 mm (na šířku uložení stropu + šířku ztužujícího věnce).

02 Vykládka pomocí jeřábu
Keramické stropní panely se kladou pomocí jeřábu. Při vykládce panelu je třeba vycentrovat závěs, aby při manipulaci nedošlo k rozhoupání panelu a jeho poškození. Pokládka panelů se realizuje v souladu s plánem kladení. Při samotném kladení je třeba dbát na přesnost.

03 Pokládka stropních panelů
Panely se uloží jeřábem od okapové hrany směrem k hřebenu střechy. Hloubka uložení činí minimálně 125 mm.

04 Věncové tvárnice
Po obvodu střešní roviny se vyzdí věncovky, za které se vloží tepelná izolace. Pak se vyztuží druhá úroveň podélného věnce a realizuje se také výztuž po obvodu střechy.

05 Před betonáží
Styčné spáry mezi stropními panely (především keramická část) se důkladně navlhčí, aby beton dobře přilnul.

06 Betonáž stropních panelů
Na betonáž styčných spár mezi panely se použije beton s kamenivem o velikosti zrna max. 4 mm, pevnostní třídy C16/20 – XC1, měkké konzistence S3. Zároveň se vybetonuje i ztužující věnec, a to betonem s kamenivem s velikostí zrna 16 mm. Beton se zhutní.

07 Ošetřování betonu
Po betonáži se čerstvý beton především během prvních dnů ošetřuje – vlhčí vodou. Před dostatečným zatvrdnutím betonu ve spárách je třeba zamezit pohybům ve spárách (např. vlivem zatížení panelů stavebními materiály).

08 Hydroizolace a pomocné krokve
Na zabetonované stropní panely se položí asfaltové hydroizolační pásy, které plní i funkci parozábrany a vzduchotěsné vrstvy (pokud se nerealizuje vnitřní omítka). Na ocelové profily se uloží pomocné krokve, kterými se vymezí prostor pro tepelnou izolaci.

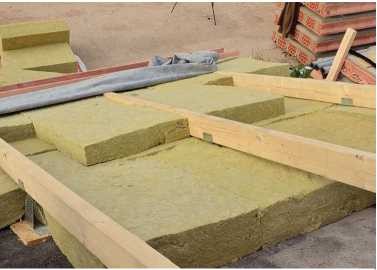

09 Tepelná izolace a další vrstvy
Do prostoru mezi pomocné krokve se uloží ve dvou vrstvách pásy tepelné izolace tak, aby se pásy vzájemně nepřekrývaly. Na vrstvu tepelné izolace se uloží pojistná hydroizolace.

TIP: KERAMICKÉ STROPNÍ PANELY

Keramické stropní panely jsou vhodné na střechy se sklonem max. 40°, doporučený sklon střešní roviny je 25°. Nosnou konstrukci střechy tvoří keramické stropní panely, které se kladou na štítové, obvodové a vnitřní nosné stěny. Panely se kladou rovnoběžně s okapovou hranou. Konstrukce těžké šikmé střechy je použitelná na obdélníkový půdorys stavby se sedlovou nebo s pultovou střechou. Maximální světlost místnosti se doporučuje pro těžkou šikmou střechu 6 000 mm.
